Cómo Indicar un Detalle en AutoCAD
En AutoCAD, indicar un detalle es fundamental para resaltar elementos esenciales en tus diseños. Aquí te presentamos los pasos clave para lograrlo de manera efectiva:
Selecciona el Elemento
Comienza seleccionando el elemento que deseas destacar en tu dibujo. Puede ser un componente específico, una sección crucial o cualquier detalle importante para tu diseño.
Usa Líneas de Destaque
Utiliza líneas de destaque para rodear el elemento seleccionado. Puedes crear estas líneas utilizando las herramientas de dibujo de AutoCAD, como líneas y polilíneas. Asegúrate de que las líneas de destaque sean claramente visibles y contrasten con el fondo.
Agrega Texto Explicativo
Para brindar contexto, agrega texto explicativo cerca del detalle. Utiliza herramientas de texto para escribir una breve descripción o nota que explique la importancia o función del elemento resaltado.
Aplica Colores Diferentes
Otra forma efectiva de indicar un detalle es aplicar colores diferentes. Cambiar el color del elemento o de las líneas de destaque puede hacer que se destaque del resto del diseño.
Al seguir estos pasos, podrás indicar detalles de manera clara y profesional en tus dibujos de AutoCAD. Recuerda que un diseño bien organizado y con elementos destacados contribuye a la comprensión y presentación efectiva de tus proyectos.
Si encuentras útil esta guía o tienes preguntas, no dudes en dejarnos un comentario. ¡Estamos aquí para ayudarte!
TB TE PUEDE GUSTAR
👍✨CÓMO FUNCIONA EL COMANDO ALINEAR EN AUTOCAD 2024 PARA ALINEAR OBJETOS
✨✌️VARIABLES DE SISTEMA ESCALATL Y PSLTSCALE EN AUTOCAD
Para establecer una vista detallada en AutoCAD
Puede generar vistas de detalle con bordes rectangulares o circulares a partir de una vista de dibujo de la documentación del modelo.
Nota: La documentación del modelo solo está disponible en sistemas de 64 bits.

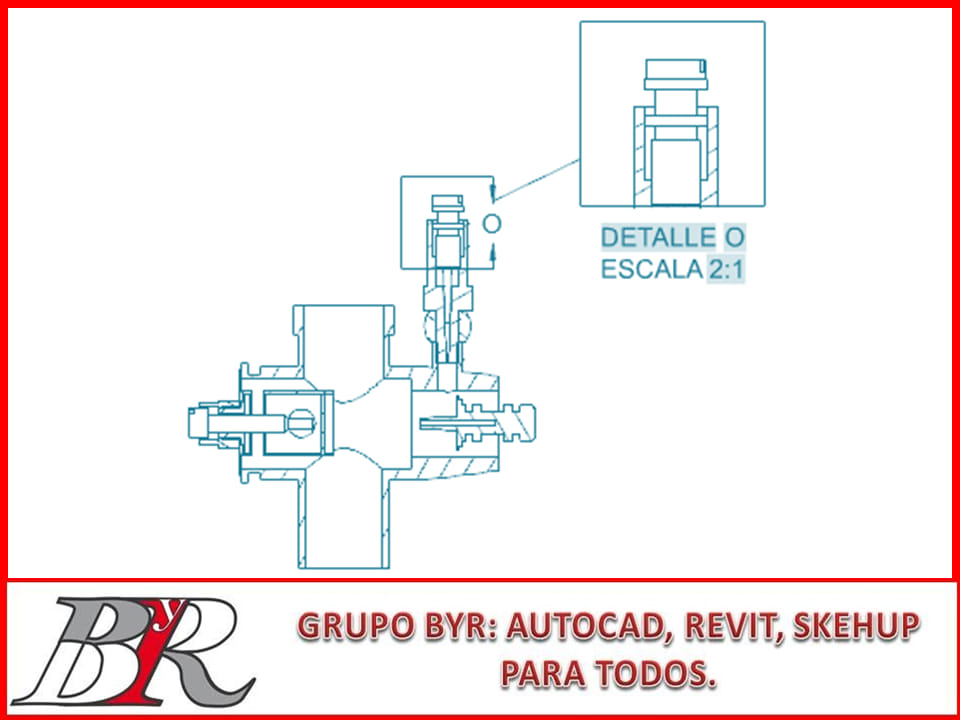

Crear una vista de detalle con un contorno rectangular
- Haga clic en la pestaña "Presentación".
- Diríjase al grupo "Crear vista" y despliegue el menú "Detalle".
- Seleccione la opción "Rectangular".
- Elija la vista que desea usar como vista principal.
- Consejo: El formato de la vista de detalle se controla mediante el estilo de vista de detalle actual. Puede ajustar esta configuración utilizando la ficha contextual en la cinta de opciones "Creación de vistas de detalle". Por ejemplo, puede especificar el identificador, la escala y la visibilidad de la vista de detalle de la etiqueta de la vista detallada.
- Haga clic en el centro del área que desea ampliar.
- Haga clic en una esquina para definir el área que desea ampliar. El identificador de la vista de detalle se colocará en el punto donde hizo clic, y una vista preliminar de la vista de detalle aparecerá junto al cursor.
- Nota: Si es necesario, puede cambiar la posición del identificador después de crear la vista de detalle.
- Desplace la vista preliminar a la ubicación adecuada y haga clic para colocarla.
Crear una vista de detalle con un contorno circular
- Haga clic en la pestaña "Presentación".
- Diríjase al grupo "Crear vista" y despliegue el menú "Detalle".
- Seleccione la opción "Circular".
- Elija la vista que desea usar como vista principal.
- Consejo: El formato de la vista de detalle se controla mediante el estilo de vista de detalle actual. Puede ajustar esta configuración utilizando la ficha contextual en la cinta de opciones "Creación de vistas de detalle". Por ejemplo, puede especificar el identificador, la escala y la visibilidad de la vista de detalle de la etiqueta de la vista detallada.
- Haga clic en el área de dibujo para definir el centro del área que desea ampliar.
- Nota: Si la deducción de restricciones está activada, (CONSTRAINTINFER=1), se aplica una restricción de coincidencia a este punto.
- Haga clic para especificar el diámetro del área que desea ampliar. El identificador de la vista de detalle se colocará en el punto donde hizo clic y una vista preliminar de la vista de detalle aparecerá junto al cursor.
- Nota: Si es necesario, puede cambiar la posición del identificador después de crear la vista de detalle.
- Desplace la vista preliminar a la ubicación adecuada y haga clic para colocarla.
Restricción de los contornos de detalle
Si la deducción de restricciones se encuentra activada (CONSTRAINTINFER=1) al crear la vista en sección, las restricciones se deducen entre la geometría de la vista y el contorno de detalle. Al realizar actualizaciones de vistas, las restricciones garantizan que el contorno de detalle mantenga su posición en relación con los elementos que resalta. En algunos casos, es posible que se requieran restricciones más complejas que las restricciones deducidas. En tales casos, puede restringir manualmente el contorno de detalle a la geometría de la vista mediante el uso de un entorno de edición especial que se conoce como "modo de boceto de símbolo". El modo de boceto permite añadir geometría adicional para ayudarle a restringir el contorno de detalle. Esta geometría se considera geometría de construcción y está visible solo en el modo de boceto de símbolo.
Relación con la vista padre
Al girar una vista padre, la geometría de la vista en el contorno de detalle también gira con ella. Si el contorno de detalle es rectangular, permanece alineado con las direcciones horizontal y vertical. La vista de detalle permanece en la posición original. La vista preliminar que aparece al girar la vista permite ver si la línea de conexión se cruza con otra vista de dibujo. Si la vista de detalle se ha girado antes de girar la vista padre, la anterior rotación se anula y la vista de detalle refleja la rotación actual de la vista padre.
Si se cambia la escala de la vista padre, la escala del contorno de detalle también cambia. El identificador y los tamaños de extremo de cota permanecen sin cambios. Estos se controlan mediante la configuración del estilo de vista de detalle.
Si se suprime un contorno de detalle, la vista de detalle correspondiente se suprime también. Si se suprime la vista de detalle, el contorno de detalle, el identificador y los extremos de cota se suprimen también.
Conceptos relacionados
Tareas relacionadas
- Para editar una vista de detalle
- Para refinar las restricciones entre un contorno de detalle y la geometría de la vista
- Para aplicar un estilo de vista de detalle a una vista de detalle
